При обновлении оперативной памяти сервера следует начинать с проверки совместимости, а не объема. Модуль DIMM может подходить по размеру к слоту, но при этом не работать во время POST, поскольку процессор, BIOS, тип модуля, структура рангов или расположение слотов его не поддерживают. Даже после загрузки сервера неправильная конфигурация может снизить скорость, отключить каналы или сделать часть установленного объема недоступной.
Как проверить совместимость памяти сервера перед обновлением?
Определите точную конфигурацию сервера, процессора и оперативной памяти.
Запишите полную модель сервера, поколение процессора, количество установленных процессоров, занятые слоты и текущие номера компонентов DIMM. Процессор обычно содержит контроллер памяти, поэтому он влияет на поддерживаемые скорости, количество каналов и максимальную емкость.
Обратите внимание на емкость, скорость, ранг и структуру каждого модуля для надежной проверки совместимости оперативной памяти сервера. Huaying Hengtong диапазон модулей памяти сервера Включает варианты DDR4 и DDR5 для совместимых корпоративных платформ.
Подберите поколение DDR, тип DIMM, поддержку ECC и форм-фактор.
DDR4 и DDR5 физически и электрически различаются и несовместимы. RDIMM, LRDIMM и UDIMM используют разные методы буферизации, поэтому они не взаимозаменяемы.

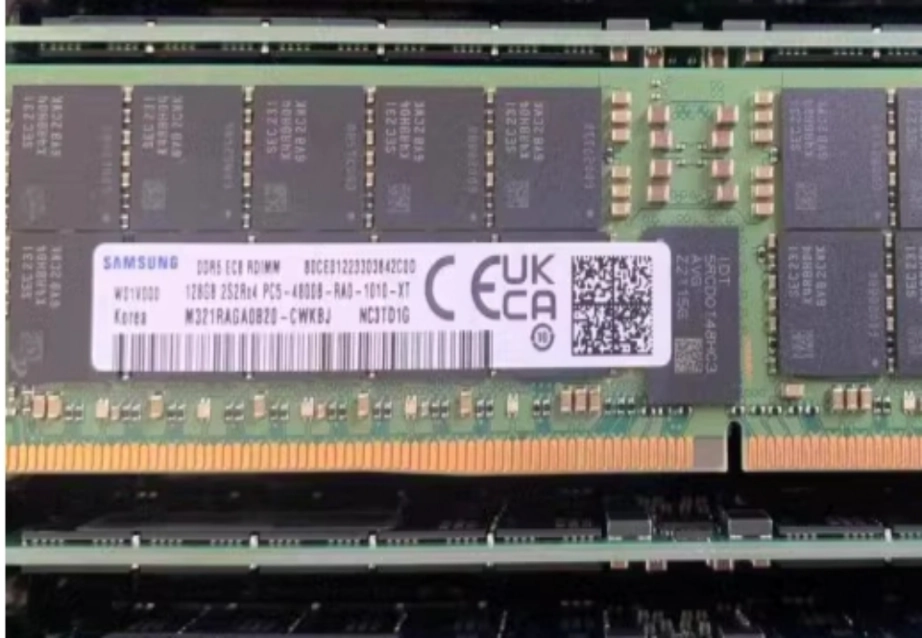

Поддержка ECC, напряжение, мощность и организация также должны соответствовать друг другу. M321RAGA0B20-CWK 128GB DDR5-4800 ECC RDIMM Используется организация памяти 4Rx4. Совместимый сервер должен поддерживать модули DDR5 RDIMM, их плотность и нагрузку на слоты.
Проверьте максимальную вместимость, поддерживаемые скорости, версию BIOS и номера сертифицированных компонентов.
Проверьте максимальный объем памяти на сокет, канал и модуль DIMM. Сервер может поддерживать высокую скорость передачи данных при использовании одного модуля DIMM на канал, но снижать её после установки второго модуля.
Для распознавания более новых объемов или DRAM большей плотности некоторым системам требуется обновление BIOS. В компании Huaying Hengtong мы предоставляем услуги по подбору продукции, подбору по техническим характеристикам, проверке конфигурации и послепродажному обслуживанию. Мы не занимаемся проектированием модулей; мы помогаем клиентам сравнивать доступные продукты с их серверными платформами.
Как скорость, ранг и DPC влияют на производительность памяти сервера?
Почему память сервера может работать ниже заявленной скорости?
Скорость, указанная на модуле DIMM, — это его номинальная производительность, а не гарантированная рабочая скорость. Фактическая скорость зависит от процессора, BIOS, типа памяти, количества рангов и количества модулей DIMM на канал.
Именно поэтому работа серверной памяти на скорости ниже номинальной не всегда является неисправностью. Модуль с частотой 4800 МТ/с может работать медленнее, если процессор имеет более низкий предел или каналы сильно загружены. Модули DIMM с разной скоростью обычно используют максимально допустимую частоту, поддерживаемую платформой.
Наш Сравнение модулей RDIMM и LRDIMM В статье объясняется, как буферизация, емкость и поддержка платформы влияют на выбор модулей.
Что означают обозначения 1R, 2R, 4R, x4 и x8 на модулях DIMM сервера?
Ранг — это группа микросхем DRAM, доступ к которым осуществляется как к единому логическому блоку. Обозначения типа 1R, 2R и 4R означают одноранговую, двухранговую и четырехранговую архитектуру. Маркировка x4 или x8 описывает ширину каждой микросхемы DRAM.
Эти обозначения не позволяют однозначно определить скорость работы. Модули DIMM более высокого ранга могут обеспечивать большую емкость, в то время как модули более низкого ранга могут создавать меньшую электрическую нагрузку на канал. Выбор зависит от ограничений ранга, целевой емкости и конфигурации каналов.
В чём разница между 1DPC и 2DPC?
1DPC и 2DPC означают один или два модуля DIMM на каждый канал памяти. Добавление второго модуля DIMM увеличивает емкость и электрическую нагрузку, поэтому в некоторых серверах скорость работы снижается при использовании 2DPC.
Две конфигурации с одинаковой пропускной способностью могут не обеспечивать одинаковую полосу пропускания. Важно как количество каналов, так и загрузка каналов.
Каковы правильные правила заполнения памяти сервера?
Перед добавлением второго модуля DIMM в каждый канал, заполните каналы памяти.
Перед заполнением дополнительных слотов сначала заполните основные слоты на доступных каналах, если в руководстве не указана другая последовательность. Обычно это активирует больше каналов и помогает экономить пропускную способность.
Маркировка разъемов различается в зависимости от платформы, поэтому ориентируйтесь на руководство по эксплуатации или схему шасси, а не только на физическое расположение.
Обеспечьте сбалансированное распределение памяти между процессорами, контроллерами и каналами.
В двухпроцессорном сервере каждый процессор управляет локальными каналами памяти. Размещение большей части памяти рядом с одним процессором может привести к неравномерному доступу к ней.

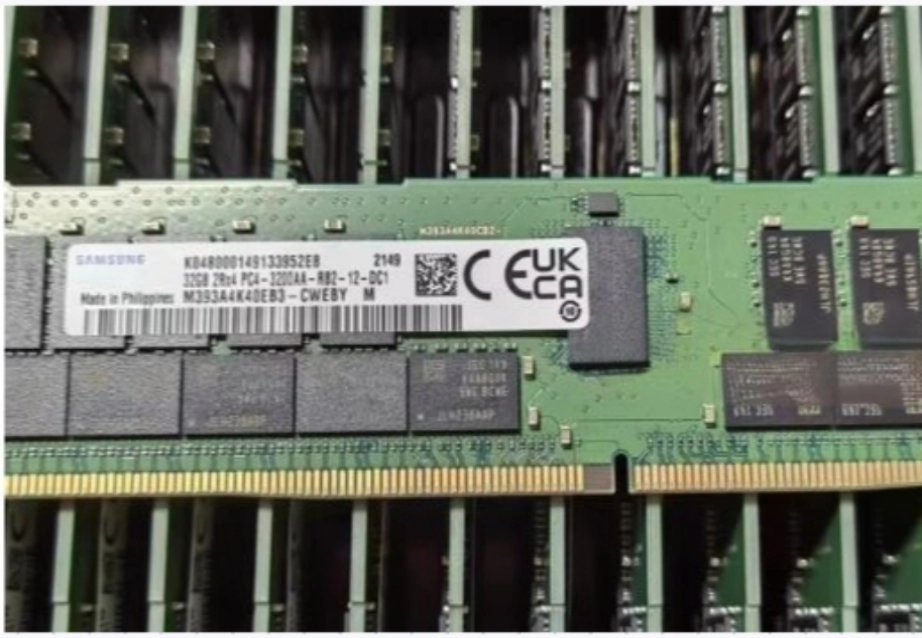

При необходимости сбалансируйте емкость и распределение рангов между процессорами и каналами. Один из вариантов DDR4, предлагаемых компанией Huaying Hengtong, — это модули M393A4K40DB3-CWE 32GB DDR4-3200 RDIMM, организованные в конфигурации 2Rx4 для совместимых серверных систем.
Следуйте порядку размещения слотов на платформе и сохраните возможность обновления в будущем.
Меньшее количество модулей DIMM большой емкости может освободить слоты для последующего расширения. Большее количество модулей DIMM меньшей емкости может активировать дополнительные каналы, но при этом система быстрее перейдет к двухпроцессорной конфигурации.
Ни один из подходов не всегда лучше. Следуйте указаниям платформы. правила заполнения памяти сервера и учитывать баланс каналов, ограничения по рангам, будущую пропускную способность и поддерживаемую скорость.
Можно ли использовать разные модули памяти для серверов?
Что произойдет, если смешать разные скорости, вместимость или количество уровней?
Использование модулей памяти разной скорости на разных серверах часто приводит к тому, что все модули работают на самой низкой поддерживаемой скорости. Использование модулей разной емкости или рангов может работать в утвержденных конфигурациях, но это может снизить скорость, ограничить чередование или вызвать предупреждения.
Успешная загрузка не доказывает оптимальность конфигурации. Проверьте информацию BIOS или BMC, чтобы узнать распознанную емкость, скорость, активные каналы и состояние модулей.
Какие типы памяти и поколения DDR ни в коем случае нельзя смешивать?
Не следует смешивать DDR4 и DDR5. Модули RDIMM, LRDIMM и UDIMM не следует объединять, если это явно не разрешено в документации платформы, что встречается редко.
Несовместимые комбинации могут привести к неподдерживаемой конфигурации DIMM, остановке POST, циклам перезапуска или отсутствию изображения. Одной лишь емкости и скорости недостаточно.
Необходимо ли совпадение марок и номеров деталей серверной памяти?
Идентичные номера деталей являются наиболее безопасными, поскольку совпадают емкость, скорость, ранг, организация микросхем и электрические характеристики. Разные марки могут работать, если все характеристики и правила платформы совпадают, но поиск неисправностей становится сложнее.
Согласованные модули упрощают документирование, замену и поиск неисправностей.
Почему сервер не загружается после обновления оперативной памяти?
Диагностируйте проблему по симптомам загрузки.
Отсутствие POST-запросов, черный экран или повторяющиеся звуковые сигналы.
Выключите сервер, отсоедините питание, установите модули DIMM на место и убедитесь, что они находятся в основных слотах. Проверьте поколение DDR и тип модулей DIMM.
Ошибка установки неподдерживаемого модуля DIMM или ошибка заполнения памяти.
Проверьте порядок слотов, ограничения по рангам, смешанные типы модулей, установленные процессоры и официальную таблицу численности.
Память обнаружена, но её объём или скорость снижены.
Проверьте отключенные каналы, ошибки в локальных слотах ЦП, смешанные скорости и понижение частоты 2DPC.
Следуйте последовательности действий при устранении неполадок с памятью безопасного сервера.
Восстановить последнюю известную рабочую конфигурацию
Установите на место оригинальные модули DIMM и убедитесь, что сервер загружается. Это позволит отделить новую проблему с памятью от несвязанной с ней.
Переустанавливайте и проверяйте по одному модулю DIMM или каналу за раз.
Установите один новый модуль в первый слот, указанный в документации, протестируйте его и постепенно добавляйте остальные модули DIMM. Это может выявить неисправный модуль, неправильный слот или некорректную компоновку.
Проверьте BIOS, журналы BMC, порядок слотов и локальную память процессора.
При необходимости обновляйте микропрограмму и просматривайте журналы на наличие ошибок обучения, ECC, заполнения или слотов. Сбой обучения памяти сервера может указывать на модуль, который не может инициализироваться в запрошенной конфигурации.
Причина в неисправном модуле DIMM, неправильной компоновке или ограничении платформы?
Проверьте, работает ли каждый модуль DIMM по отдельности, принимает ли каждый слот заведомо исправную память, и соответствует ли вся компоновка правилам платформы. Это позволит отделить неисправное оборудование от неподдерживаемой плотности размещения, чрезмерной загрузки рангов и неправильной установки модулей.
Часто задаваемые вопросы
В: Как это проверить? Совместимость памяти сервера Перед покупкой?
A: Подтвердите модель сервера, поколение процессора, тип DDR, тип DIMM, поддержку ECC, максимальную емкость, ограничения по рангам, версию BIOS и официальную таблицу слотов.
В: Можно ли ускорить? Память сервера Работает на более медленном сервере?
A: Возможно, она будет работать на более низкой поддерживаемой частоте, но поколение DDR, тип DIMM, емкость, ранг и поддержка платформы должны по-прежнему совпадать.
В: Можно ли смешивать разные объемы Память сервера?
А: Некоторые серверы допускают смешанную мощность в определенных конфигурациях. Согласованные модули, как правило, проще проверять и устранять неполадки.
В: Почему мой Оперативная память сервера работает ниже номинальной скорости.?
A: К распространенным причинам относятся ограничения процессора, работа в режиме 2DPC, использование модулей DIMM более высокого ранга, смешанные скорости и правила загрузки прошивки.
В: Почему а Сервер не загружается после обновления памяти.?
A: К распространенным причинам относятся неправильный тип модуля DIMM, неправильный порядок слотов, некачественная установка, неподдерживаемая загрузка рангов, устаревшая прошивка, неисправный модуль или недопустимая схема двухпроцессорной конфигурации.
